| 基础数据 | |
|---|---|
| 系列 | 218 |
| 典型检测范围极限Sn | 20 mm |
| 检测距离Sa | 0 ... 16.2 mm |
| 电气数据 | |
| 保护电路 | 反极性保护 |
| 感应保护 | |
| 短路保护 | |
| 性能数据 | |
| 供电电压UB | 10 ... 30 V, DC |
| 剩余波纹度 | 0 ... 20 %, 来自UB |
| 开路电流 | 0 ... 10 mA |
| 温度漂移，最大（Sr的百分比） | 10 %, 涵盖整个工作温度范围 |
| 重复精度，最大（Sr的百分比） | 5 %, UB =20…30 VDC 时，环境温度 Ta =23 °C±5 °C |
| 开关滞后 | 0.1 |
| 输出 | |
| 数字开关量输出数 | 1 光束 |
| 开关量输出 | |
| 电压类型 | DC |
| 最大开关电流 | 200 mA |
| 最大剩余电流 | 0.1 mA |
| 电压降 | ≤ 2 V |
| 开关量输出1 | |
| 开关元件 | 晶体管, NPN |
| 开关原理 | NO (常开) |
| 时序 | |
| 开关频率 | 500 Hz |
| 延时 | 50 ms |
| 连接 | |
| 接口数量 | 1 光束 |
| 连接1 | |
| 功能 | 供电电源 |
| 信号输出 | |
| 类型 | 电缆 |
| 电缆长度 | 2,000 mm |
| 护套材料 | PVC |
| 电缆颜色 | 灰色 |
| 导线数量 | 3 芯 |
| 核心截面 | 0.34 mm² |
| 机械参数 | |

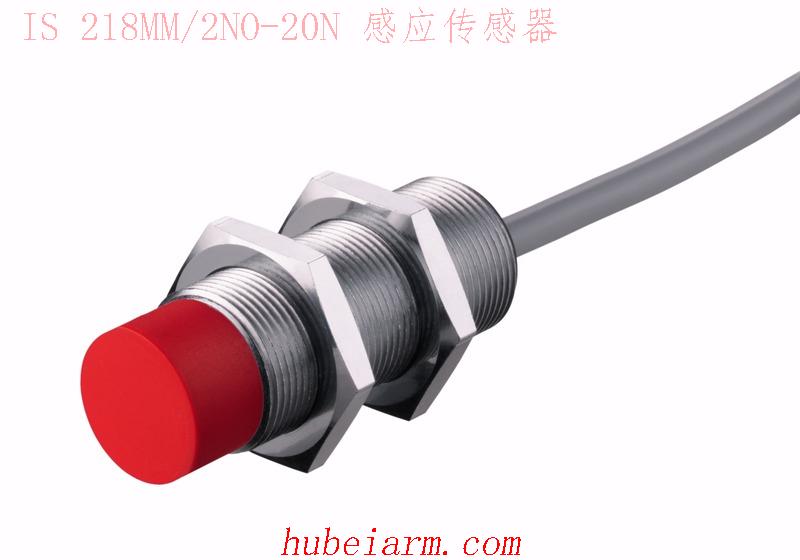

| 设计 | 圆柱形 |
| 螺纹规格 | M18 x 1 mm |
| 尺寸(ØxL) | 18 mm x 52 mm |
| 安装类型 | 非齐平 |
| 外壳材料 | 金属 |
| 金属外壳 | 镀铬黄铜 |
| 感光面材料 | 塑料, 聚丙烯 (PBT) |
| 净重 | 92.5 g |
| 外壳颜色 | 红色，RAL 3000 |
| 银 | |
| 紧固类型 | 安装螺纹 |
| 通过可选安装设备 | |
| 标准量板 | 60 x 60 mm²，Fe360 |
| 操作和显示 | |
| 显示类型 | LED |
| LED数 | 1 光束 |
| 环境数据 | |
| 环境温度，工作 | -25 ... 70 °C |
| 环境温度，储藏 | -25 ... 70 °C |
| 认证 | |
| 防护等级 | IP 67 |
| 安全等级 | II |
| 认证 | c UL US |
| 符合由标准定义的EMC测试程序 | IEC 61000-4-2 |
| IEC 61000-4-3 | |
| IEC 61000-4-4 | |
| 应用标准 | IEC 60947-5-2 |
| 修正系数 | |
| 铝 | 0.44 |
| 不锈钢 | 0.69 |
| 铜 | 0.42 |
| 黄铜 | 0.5 |
| 钢Fe360 | 1 |
