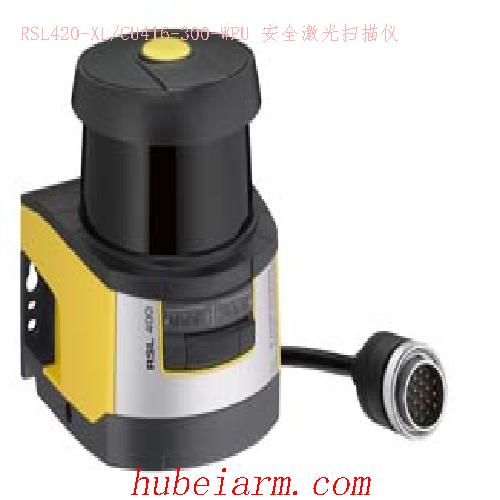

53800254 RSL420-XL/CU416-300-WPU LEUZE劳易测 安全激光扫描仪

---

基础数据
系列	RSL 400
应用	固定式出入口防护
	固定式危险区域防护
	移动侧面碰撞保护
	移动危险区域防护
功能
功能	动态保护控制 (EDM), 任选
	启动/重启 (RES), 任选
	四域模式
	紧急停止连接
特性参数
类型	3, IEC/EN 61496
SIL	2, IEC 61508
SILCL	2, IEC/EN 62061
性能等级 (PL)	d, EN ISO 13849-1
PFHD	0.00000009 每小时
PFHD	9E-08 每小时
使用寿命	20 年, EN ISO 13849-1
等级	3, EN ISO 13849
保护区域数据
角度范围	270 °
最小调整范围	50 mm
可转换区域组数量	10
可转换四线数量	10
保护功能数量	1 光束
独立传感器设置的数量	1
最小可见度系数	0.018
检测范围	0 ... 8.25 m
报警区数据
区域组数量	10
检测范围	0 ... 20 m
物体大小	150 mm x 150 mm
最小可见度系数	0.1
光学数据
光源	激光, 红外线
波长	905 nm
激光等级	1, IEC/EN 60825-1:2014
传输信号波形	脉冲
重复频率	90 kHz
测量数据
角度分辨率	0.1 °
电气数据
保护电路	过压保护
性能数据
供电电压 UB	24 V, DC, -30 ... 20 %
最大电流消耗(无负荷)	700 mA, (使用3 A电源)
最大功率消耗	17 W, 适于24 V，+输出负荷
输出
安全输出回路数(OSSD)	2 光束
安全开关量输出
类型	安全输出回路OSSD
最小开关电压高	20.8 V
最大开关电压低	2 V
电压类型	DC
安全开关量输出1
开关元件	晶体管, PNP
安全开关量输出2
开关元件	晶体管, PNP
时序
响应时间	80 ms, >/=
服务接口
类型	蓝牙, 以太网, USB
蓝牙
功能	配置/参数化
频带	2,400 ... 2,483.5 MHz
发射器的发射效率	最大 4.5 dBm (2.82mW)，等级 2
USB
功能	配置/参数化
连接	USB 2.0 Mini-B型插口
传输速度，最大	12 Mbit/s
电缆长度	≤ 5m
	通过激活电缆可获取更大的电缆长度。
连接
接口数量	2 光束
连接1
功能	机器接口
类型	带接头电缆
电缆长度	300 mm
护套材料	PVC
电缆颜色	黑色
电源导线截面	1 mm²
信号导线截面	0.14 mm²
螺纹规格	M30
类型	插头
材料	塑料
引脚数	16 个引脚
连接2
功能	数据接口
类型	接头
螺纹规格	M12
类型	插座
材料	金属
引脚数	4 个引脚
编码	D-编码
电缆性质
导线电阻	15 Ω
机械参数
尺寸（宽 x 高 x 长）	140 mm x 149 mm x 140 mm
外壳材料	塑料
	金属
金属外壳	压铸锌
镜头盖材料	塑料/PC
净重	3,000 g
外壳颜色	黄色，RAL 1021
紧固类型	安装底板
	通孔安装
	通过可选安装设备
操作和显示
显示类型	LED显示
	字母数字显示界面
LED数	3 光束
配置类型	Sensor Studio软件
操作控制	Sensor Studio软件
环境数据
环境温度，工作	0 ... 50 °C
环境温度，储藏	-20 ... 60 °C
相对空气湿度（无冷凝）	15 ... 95 %
认证
防护等级	IP 65
安全等级	III, EN 61140
认证	TÜV Süd
	c TÜV Süd US
	c UL US
符合由标准定义的EMC测试程序	DIN 40839-1/3
	EN 61496-1
符合由标准定义的摆动测试程序	EN 60068-2-6
符合由标准定义的连续冲击测试程序	IEC 60068-2-29
美国专利	US 7,656,917 B
	US 7,696,468 B
	US 8,520,221 B
	US 10,304,307B
