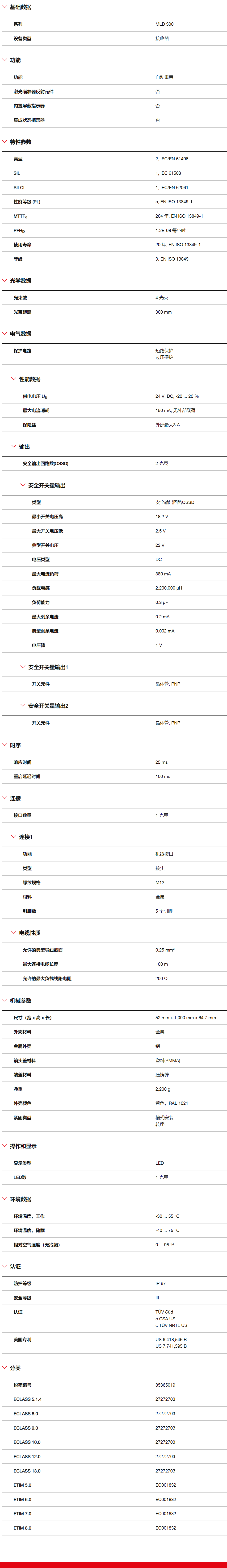

| 基础数据 | |
|---|---|
| 系列 | MLD 300 |
| 设备类型 | 接收器 |
| 功能 | |
| 功能 | 自动重启 |
| 激光瞄准器反射元件 | 否 |
| 内置屏蔽指示器 | 否 |
| 集成状态指示器 | 否 |
| 特性参数 | |
| 类型 | 2, IEC/EN 61496 |
| SIL | 1, IEC 61508 |
| SILCL | 1, IEC/EN 62061 |
| 性能等级 (PL) | c, EN ISO 13849-1 |
| MTTFd | 204 年, EN ISO 13849-1 |
| PFHD | 1.2E-08 每小时 |
| 使用寿命 | 20 年, EN ISO 13849-1 |
| 等级 | 3, EN ISO 13849 |
| 光学数据 | |
| 光束数 | 4 光束 |
| 光束距离 | 300 mm |
| 电气数据 | |
| 保护电路 | 短路保护 |
| 过压保护 | |
| 性能数据 | |
| 供电电压 UB | 24 V, DC, -20 ... 20 % |
| 最大电流消耗 | 150 mA, 无外部载荷 |
| 保险丝 | 外部最大3 A |
| 输出 | |
| 安全输出回路数(OSSD) | 2 光束 |
| 安全开关量输出 | |
| 类型 | 安全输出回路OSSD |
| 最小开关电压高 | 18.2 V |
| 最大开关电压低 | 2.5 V |
| 典型开关电压 | 23 V |
| 电压类型 | DC |
| 最大电流负荷 | 380 mA |
| 负载电感 | 2,200,000 µH |
| 负荷能力 | 0.3 µF |
| 最大剩余电流 | 0.2 mA |
| 典型剩余电流 | 0.002 mA |
| 电压降 | 1 V |
| 安全开关量输出1 | |
| 开关元件 | 晶体管, PNP |
| 安全开关量输出2 | |
| 开关元件 | 晶体管, PNP |
| 时序 | |
| 响应时间 | 25 ms |
| 重启延迟时间 | 100 ms |
| 连接 | |
| 接口数量 | 1 光束 |
| 连接1 | |
| 功能 | 机器接口 |
| 类型 | 接头 |
| 螺纹规格 | M12 |
| 材料 | 金属 |
| 引脚数 | 5 个引脚 |
| 电缆性质 | |
| 允许的典型导线截面 | 0.25 mm² |
| 最大连接电缆长度 | 100 m |
| 允许的最大负载线路电阻 | 200 Ω |
| 机械参数 | |
| 尺寸（宽 x 高 x 长） | 52 mm x 1,000 mm x 64.7 mm |
| 外壳材料 | 金属 |
| 金属外壳 | 铝 |
| 镜头盖材料 | 塑料(PMMA) |
| 端盖材料 | 压铸锌 |
| 净重 | 2,200 g |
| 外壳颜色 | 黄色，RAL 1021 |
| 紧固类型 | 槽式安装 |
| 转座 | |
| 操作和显示 | |
| 显示类型 | LED |
| LED数 | 1 光束 |
| 环境数据 | |
| 环境温度，工作 | -30 ... 55 °C |
| 环境温度，储藏 | -40 ... 75 °C |
| 相对空气湿度（无冷凝） | 0 ... 95 % |
| 认证 | |
| 防护等级 | IP 67 |
| 安全等级 | III |
| 认证 | TÜV Süd |
| c CSA US | |
| c TÜV NRTL US | |
| 美国专利 | US 6,418,546 B |
| US 7,741,595 B |
