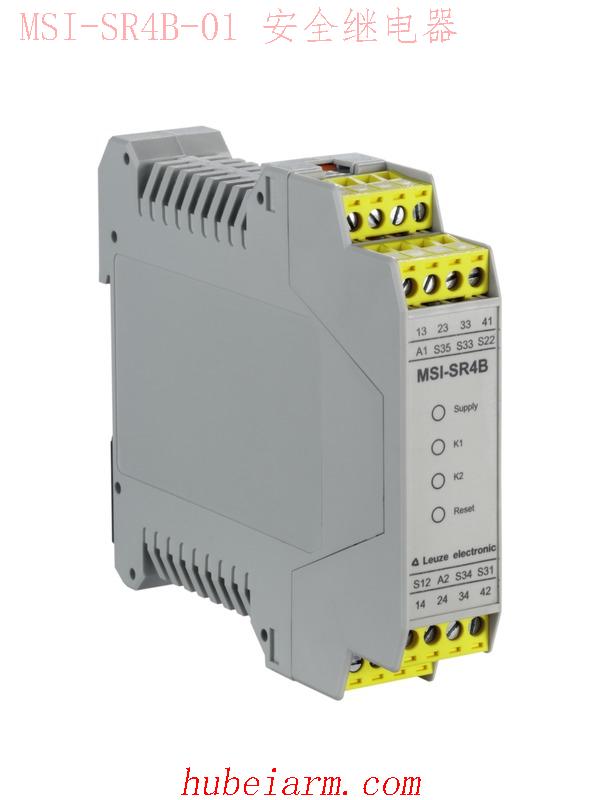

547950 MSI-SR4B-01 LEUZE劳易测安全继电器

型号：MSI-SR4B-01
订货号：547950
安全继电器
品牌：劳易测LEUZE

产品参数
产品实拍
常备库存
主营品牌

547950 MSI-SR4B-01 LEUZE劳易测安全继电器

基础数据
系列	MSI-SR4B
功能
功能	交叉电路监控
	启动/重启 (RES), 任选
	接触器监控(EDM)
	自动启动/重启
重启	手动
	自动
特性参数
SIL	3, IEC 61508
SILCL	3, IEC/EN 62061
性能等级(PL)	e, EN ISO 13849-1
MTTFd	73 年, EN ISO 13849-1
PFHD	2,1E-08 每小时
PFHD,nop=4800	0.0000000014 每小时
PFHD,nop=28800	0.0000000045 每小时
PFHD,nop=86400	0.000000015 每小时
使用寿命	20 年, EN ISO 13849-1
等级	4, EN ISO 13849
停止类别	0, IEC/EN 60204-1
DC13下B10d(电感负载)	1,000,000 周期数
AC15下B10d(电感负载)	1,400,000 周期数
电气数据
保护电路	熔接开关量输出，上级
最大开关频率	3600 开关循环/小时
每个电流通路的最大连续电流	3 A
最大输入电流	100 mA
供电的外部保护	200 mA 延迟动作
最大允许输入线路电阻	30 Ω
性能数据
供电电压UB	24 V, AC/DC, -20 ... 20 %
最大电流消耗	无外部载荷
最大功率消耗	3 W
输出
安全输出回路数(OSSD)	3 光束
安全开关量输出
类型	安全输出回路OSSD
电压类型	AC/DC
安全开关量输出1
开关元件	继电器, NO
安全开关量输出2
开关元件	继电器, NO
安全开关量输出3
开关元件	继电器, NO
时序
响应时间	10 ms
采集延迟,自动起动	300 ms
采集延迟,手动起动	30 ms
衰减延迟	10 ms
最大测试脉冲接收	1 ms
信号顺序监控的时窗	20 ms
连接
接口数量	1 光束
连接1
功能	连接到设备
类型	端子
端子类型	螺栓端子
引脚数	16 个引脚
电缆性质
连接截面	0.2至2.5 mm²
机械参数
尺寸（宽x高x长）	22.5 mm x 99 mm x 114.1 mm
外壳材料	塑料
塑料外壳	PA 66
电触点材料	银合金
净重	170 g
外壳颜色	灰色
紧固类型	扣装
机械寿命	10,000,000 驱动周期
操作和显示
显示类型	LED
LED数	4 光束
环境数据
环境温度，工作	0 ... 55 °C
环境温度，储藏	-25 ... 70 °C
认证
防护等级	IP 20 (端子)
	IP 40 (外壳)
安全等级	II
认证	TÜV Süd
	c UL US
