| 基础数据 | |
|---|---|

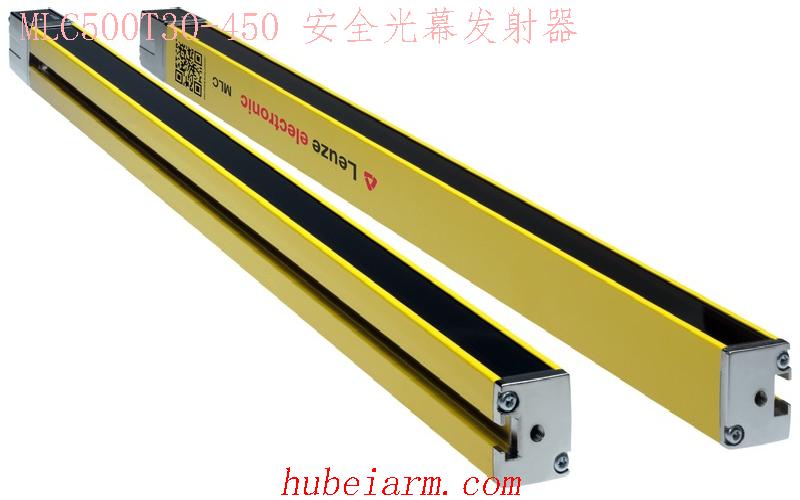

| 系列 | MLC 500 |
| 设备类型 | 发射器 |
| 包含 | 2 件 BT-NC滑块 |
| 应用 | 手部保护 |
| 功能 | |
| 功能 | 传输通道切换 |
| 有效范围降低 | |
| 特性参数 | |
| 类型 | 4, IEC/EN 61496 |
| SIL | 3, IEC 61508 |
| SILCL | 3, IEC/EN 62061 |
| 使用寿命 | 20 年, EN ISO 13849-1 |
| 保护区域数据 | |
| 分辨率 | 30 mm |
| 保护区高度 | 450 mm |
| 检测范围 | 0 ... 10 m |
| 光学数据 | |
| 同步 | 发射器和接收器之间，光学的 |
| 光源 | LED, 红外线 |
| 波长 | 940 nm |
| 发光二极管平均功率 | 50 µW |
| 传输信号波形 | 脉冲 |
| LED风险组 | 自由组（根据 EN 62471:2008） |
| 电气数据 | |
| 保护电路 | 短路保护 |
| 过压保护 | |
| 性能数据 | |
| 供电电压UB | 24 V, DC, -20 ... 20 % |
| 最大电流消耗 | 50 mA |
| 保险丝 | 2 A半时间间隔 |
| 输入端 | |
| 数字开关量输入数 | 1 光束 |
| 开关量输入 | |
| 类型 | 数字开关量输入 |
| 最小开关电压高 | 18 V |
| 最大开关电压低 | 2.5 V |
| 典型开关电压 | 22.5 V |
| 电压类型 | DC |
| 数字开关量输入1 | |
| 功能 | 控制输入范围降低 |
| 连接 | |
| 接口数量 | 1 光束 |
| 连接1 | |
| 功能 | 机器接口 |
| 类型 | 接头 |
| 螺纹规格 | M12 |
| 类型 | 插头 |
| 材料 | 金属 |
| 引脚数 | 5 个引脚 |
| 电缆性质 | |
| 允许的典型导线截面 | 0.25 mm² |
| 最大连接电缆长度 | 100 m |
| 允许的最大负载线路电阻 | 200 Ω |
| 机械参数 | |
| 尺寸（宽x高x长） | 29 mm x 516 mm x 35.4 mm |
| 外壳材料 | 金属 |
| 金属外壳 | 铝 |
| 镜头盖材料 | 塑料(PMMA) |
| 端盖材料 | 压铸锌 |
| 净重 | 600 g |
| 外壳颜色 | 黄色，RAL 1021 |
| 紧固类型 | 安装支架 |
| 安装支柱上安装 | |
| 槽式安装 | |
| 转座 | |
| 操作和显示 | |
| 显示类型 | LED |
| LED数 | 2 光束 |
| 环境数据 | |
| 环境温度，工作 | -30 ... 55 °C |
| 环境温度，储藏 | -30 ... 70 °C |
| 相对空气湿度（无冷凝） | 0 ... 95 % |
| 认证 | |
| 防护等级 | IP 65 |
| 安全等级 | III |
| 认证 | KCs |
| S Mark | |
| TÜV Süd | |
| c CSA US | |
| c TÜV NRTL US | |
| 抗振强度 | 50 m/s² |
| 符合由标准定义的摆动测试程序 | IEC/EN 60068-2-6 |
| 抗冲击强度 | 100 m/s² |
| 符合由标准定义的冲击测试程序 | IEC/EN 60068-2-6 |
| 美国专利 | US 6,418,546 B |
| 分类 | |
| 税率编号 | 85365019 |
| ECLASS5.1.4 | 27272704 |
| ECLASS8.0 | 27272704 |
| ECLASS9.0 | 27272704 |
| ECLASS10.0 | 27272704 |
| ECLASS11.0 | 27272704 |
| ECLASS12.0 | 27272704 |
| ECLASS13.0 | 27272704 |
| ETIM5.0 | EC002549 |
| ETIM6.0 | EC002549 |
| ETIM7.0 | EC002549 |
| ETIM8.0 | EC002549 |
